排氣閥P41X-10 DN200產品介紹及結構圖
[ 2025-08-29 ]

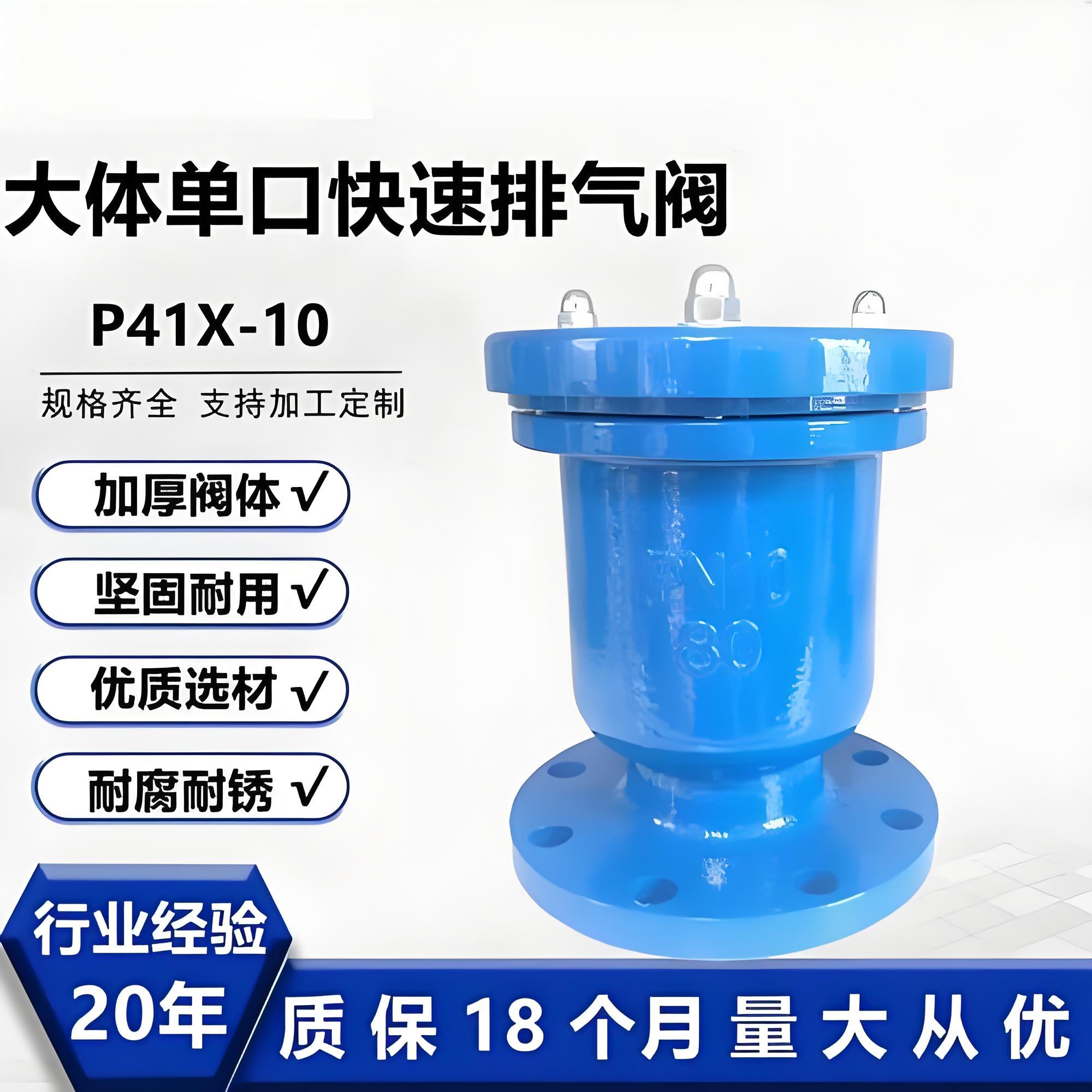

P41X-10 型 快速排氣閥 （DN200）是專為 水泵 出水口及 配水管線 設計的管道保護裝置，采用 不銹鋼浮球 與 丁腈橡膠 密封結構，具備自動排氣、補氣及防負壓功能。
核心參數
- 公稱通徑：DN200
- 閥體材質： 灰鑄鐵HT200
- 密封材料：丁腈橡膠
-
試驗壓力：
- 閥體強度試驗壓力1.5MPa（保持30秒無滲漏）
- 密封試驗壓力范圍0.05-1.1MPa
- 排氣流量：最大可達同類雙孔閥門的2.8倍
- 響應時間：吸氣響應時間小于0.5秒
- 介質溫度：0-80℃
- 環境濕度：要求低于95%RH
工作原理
當管道充水時，浮球隨水位上升封閉排氣孔；水位下降時，浮球位移開啟小孔排氣；負壓狀態下快速吸氣防止管道塌陷。
應用場景
- 安裝在離心泵出水口管段高點，消除啟動時的氣囊現象
- 長距離輸水管線中每隔500-800米設置一組，分段排除溶解氣體
產品特點
- 浮球采用316不銹鋼材質，耐腐蝕性提升60%
- 密封圈壽命可達10萬次啟閉循環
- 一體化緊湊結構減少安裝空間需求

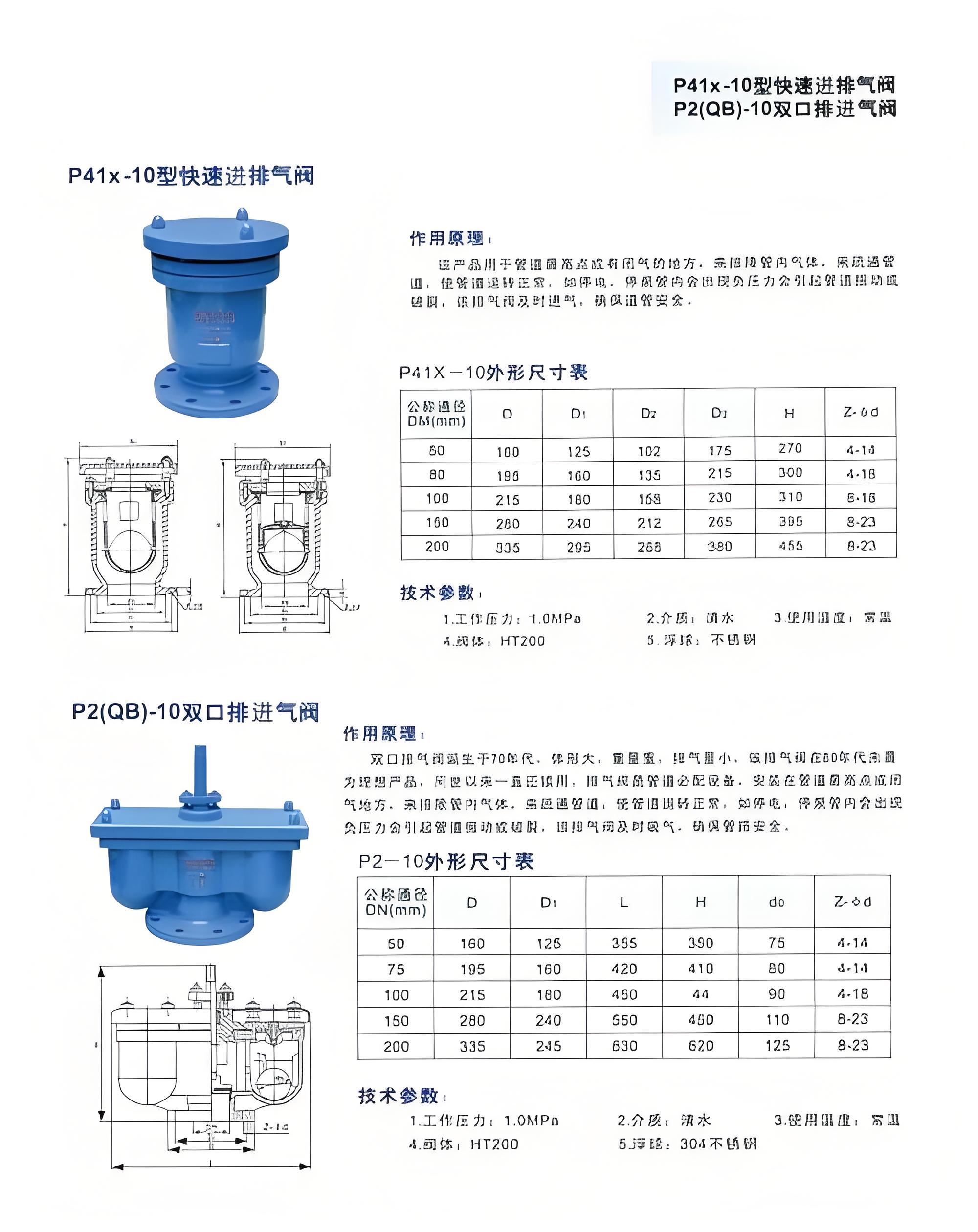

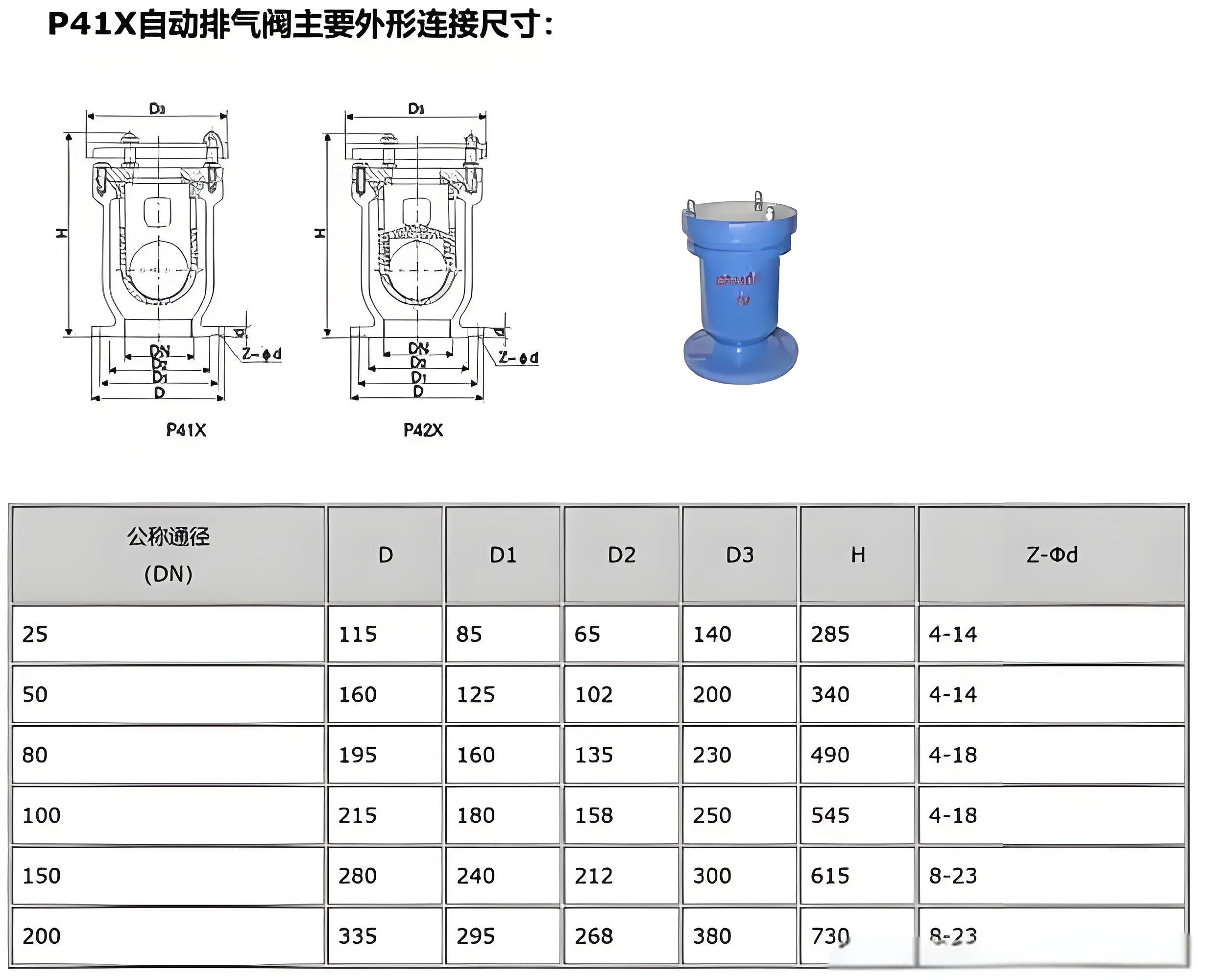

本文標題：排氣閥P41X-10 DN200產品介紹及結構圖
