閘閥知識閥門首頁 > 閥門知識 > 閘閥知識 >

電動閘閥z941h-16c dn250什么意思，有說明書嗎

[ 2023-09-04 ]
電動閘閥z941h-16c dn250什么意思，有說明書嗎Z41H-16C閘閥是屬于單閘板閘閥，閘板上升開啟，閘板下降關閉，可作為管路開關工作的一種通用閥門。Z代表-閘閥，4代表-法蘭，1代表-直通結構，H代表-合金密封，16代表-壓力16公斤或1.6MPa，C代表-閥體材質為WCB，碳鋼或鑄鋼，DN代表口徑。DN200。
Z-代表為閘閥的閘字的首字母的簡稱。也就是代表閘閥。
9-就是我們驅動方式為電動。也就是我們俗稱的電裝或者電動頭。
4-說明它的連接為方式為法蘭。
1-我們專業名稱叫：明桿契式單閘閥。通俗說法角：剛性閘板，單閘板；
H-密封圈為：合金密封面，密封圈或襯里為Cr13系列不銹鋼。
16-指的是閘閥所需要的壓力為16公斤。
C-主體閘閥為WCB鑄鋼（也叫碳鋼）
DN250-閥門口徑為250.可以簡單來理解就是閥門的大小。

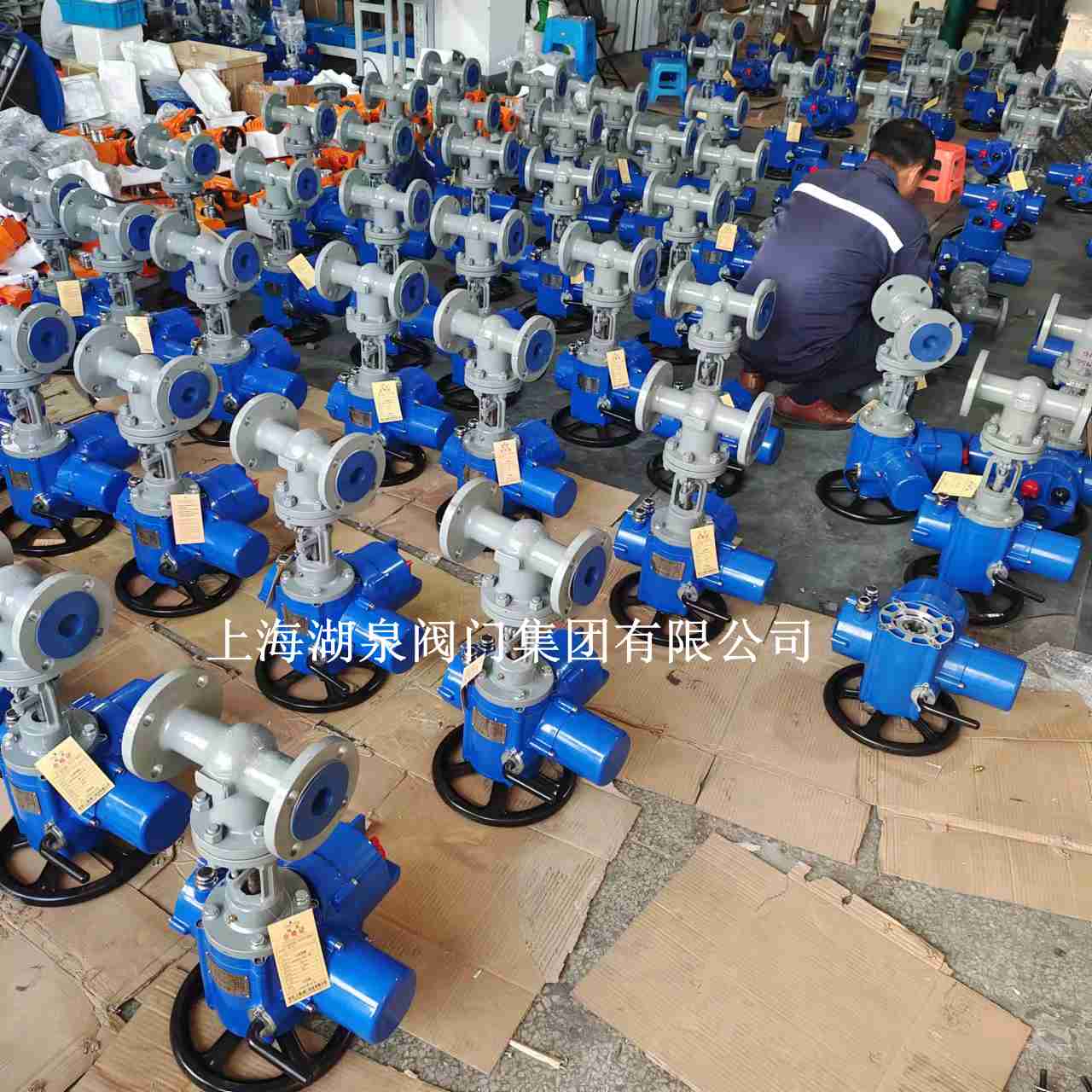

閘閥

體、蓋、板
Body Cover Disc		 閥桿
Stem		 密封面
Sealing Face		 墊片
Sealing　Shim		 填料
Packing		 工作溫度
Working Temperature		 適用介質
Suitable Medium
WCB 2Cr13 13Cr
STL
木體材料
With Body
Material
尼龍
Nylon		 增強柔性石墨
13Cr/柔性石墨
Enhanced Flexible Graphite
1Cr13/Flexible Graphite
08軟鋼
08 Soft Steal
0Cr18Ni9Ti
0Cr17Ni12Mo2Ti
XD550F(T)
PTFE		 柔性石墨
增強柔性石墨
Flexible Graphite
Enhanced Flexible Graphite
SFB/260
SFP/260
PTFE		 ≤425 水 蒸汽 油品
Water
Steam
Ｏil Goods
WC1 38CrMoAl
25Cr2MoV		 ≤450
WC6 ≤540
WC9 ≤570
C5 C12 ≤540
ZGCr5Mo ≤200 硝酸類
Nitric acid
ZG1Cr18Ni9Ti 1Cr18Ni9Ti
≤200 醋酸類
Acetic acid
ZG1Cr18Ni12Mo2Ti 1Cr18Ni12Mo2Ti

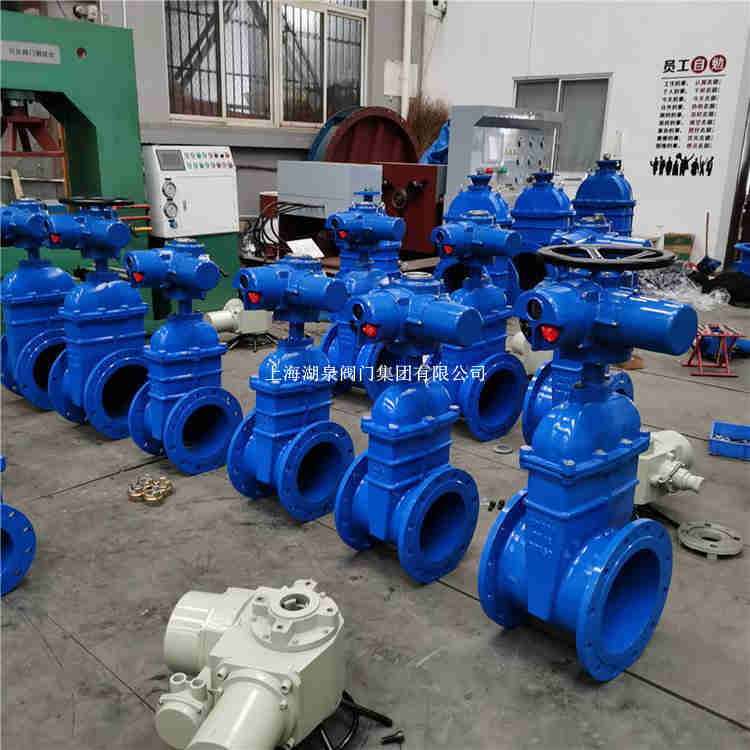

電動閥
GB 1.6MPa(BTL)
DN 50 65 80 100 150 200 250 300 350 400 450 500 600 700 800
L 250 265 280 300 350 400 450 500 550 600 650 700 800 900 1000
H (開) 415 450 530 620 850 1035 1245 1450 1475 1885 2010 2180 2345 2700 2850
H1(配DZW) 620 715 765 840 875 1015 1135 1375 1485 1890 1990 2040 2285 2345 2680
D0 240 240 280 300 350 400 450 500 500 600 700 750 800 850 950
Wt/(Kg) 22 30 44 47 96 160 228 300 388 566 900 1195 1450 2100 2620

GB 2.5MPa
DN 50 65 80 100 150 200 250 300 350 400 450 500 600
L 250 265 280 300 350 400 450 500 550 600 650 700 800
H (開) 415 450 530 620 850 1035 1245 1450 1475 1885 2010 2180 2345
H1(配DZW) 620 715 765 840 1015 1135 1375 1485 1485 1920 1990 2040 280
D0 240 240 280 320 400 400 450 500 500 600 700 700 800
Wt(Kg) 23 32 46 67 112 218 290 324 430 650 1010 1250 1525

GB 4.0MPa
DN 50 65 80 100 150 200 250 300 350 400 450 500 600
L 250 280 310 350 450 550 650 750 850 950 1050 1150 1350
H (開) 415 450 565 590 885 1065 1250 1530 1675 1900 2060 2250 2575
D0 240 240 280 320 400 500 550 640 640 750 750 800 900
Wt/RF(Kg) 28 35 47 68 150 235 374 550 680 905
